Pantographes BB 15000

Bonjour, après un long temps d’absence (encore un…), me revoilà avec une amélioration sur mon matériel : La mise en place de pantographes sur mes BB 15000.
La boîte Sommerfeldt 927J’ai choisi pour l’occasion, des pantographes Sommerfeldt 927 achetés 19,49 € à La boutique du train.







La BB 15008 Lima

La BB 15008 LimaCette BB 15008 Lima m’a été donnée quand j’étais jeune, son pantographe cassé, je dirais même absent !







Étape 1 : Démontage

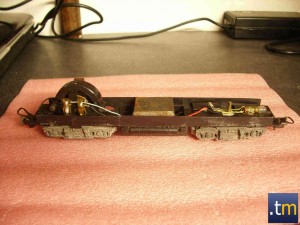

La caisseLe chassis et le moteurLe démontage se fait sans soucis, à l’aide d’un petit tournevis plat pour dégager les petits ergots qui maintiennent l’ensemble. Ils sont situés environ sous les marche-pieds.





Étape 2 : Les éléments

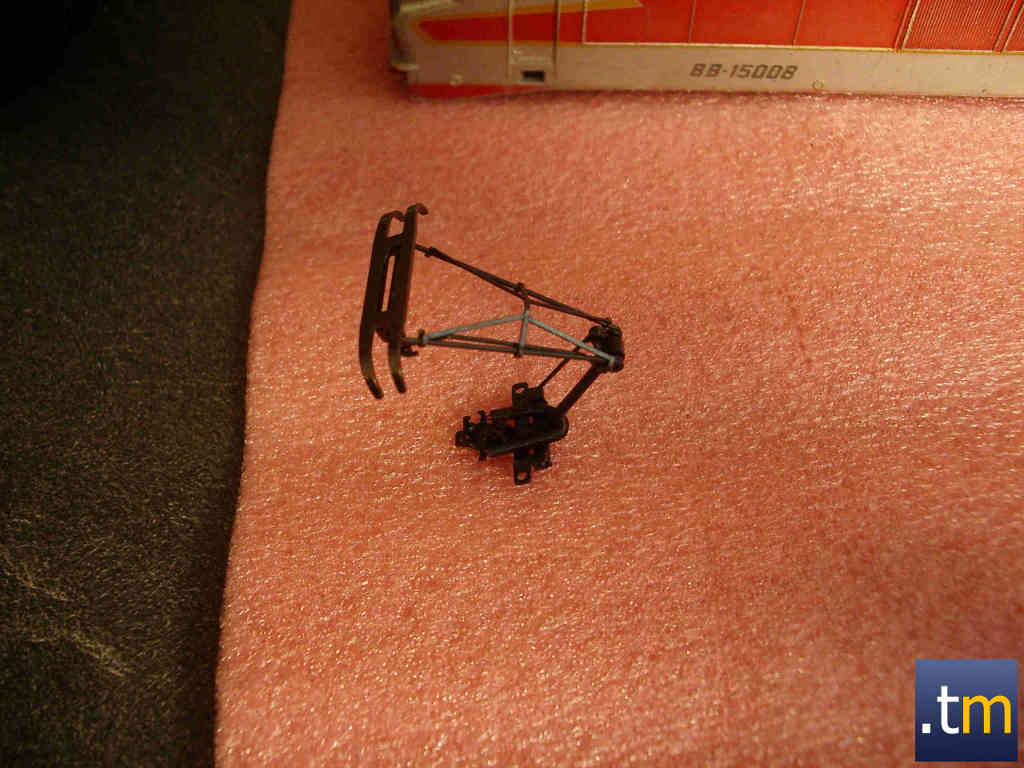

Le lot d'isolateursLe pantographe SommerfeldtL'emplacement du pantographeLes divers constituants pour la réparation : le toit, le pantographe Sommerfeldt, les isolateurs.





Étape 3 : Les isolateurs

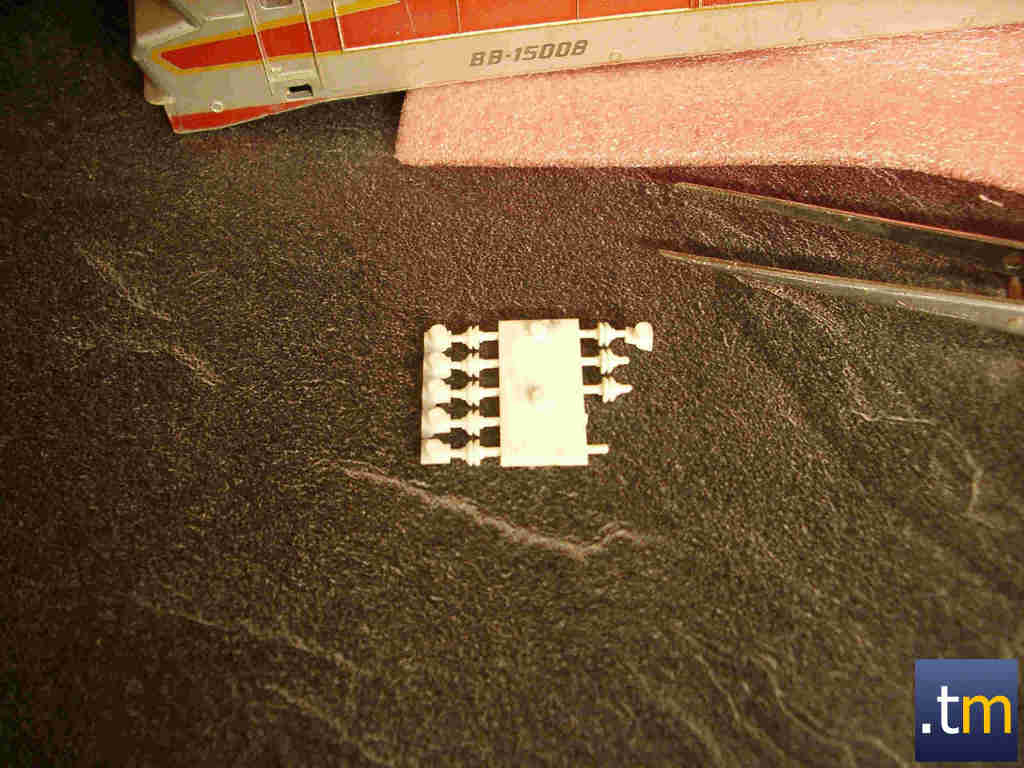

Les isolateursDétacher les isolateurs en gardant la totalité de la tige, elle servira au collage.







Étape 4 : Le percage

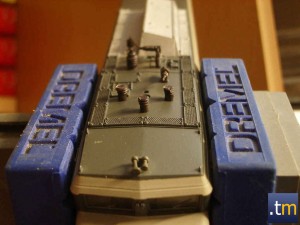

La toiture percéePercer la toiture. L’emplacement des isolateurs n’est pas bonne sur le toit : il faut percer un trou vers l’avant (à gauche sur la photo) et non l’arrière comme le laisserai supposer la sérigraphie. Du coup, il faut faire aussi un trou pour la vis de fixation, celui d’origine n’étant plus aligné. Les trous pour les isolateurs sont de 1 mm de diamètre, celui de la vis est de 2,2 mm. Il faut aussi raboter le petit téton correspondant à un isolateur situé vers l’arrière (à droite sur la photo) pour permettre au ressort du pantographe de passer.



Étape 5 : Le collage, la mise en place

Les points de colleColler les isolateurs par l’intérieur de la caisse, visser le pantographe.







Étape 6 : Les essais

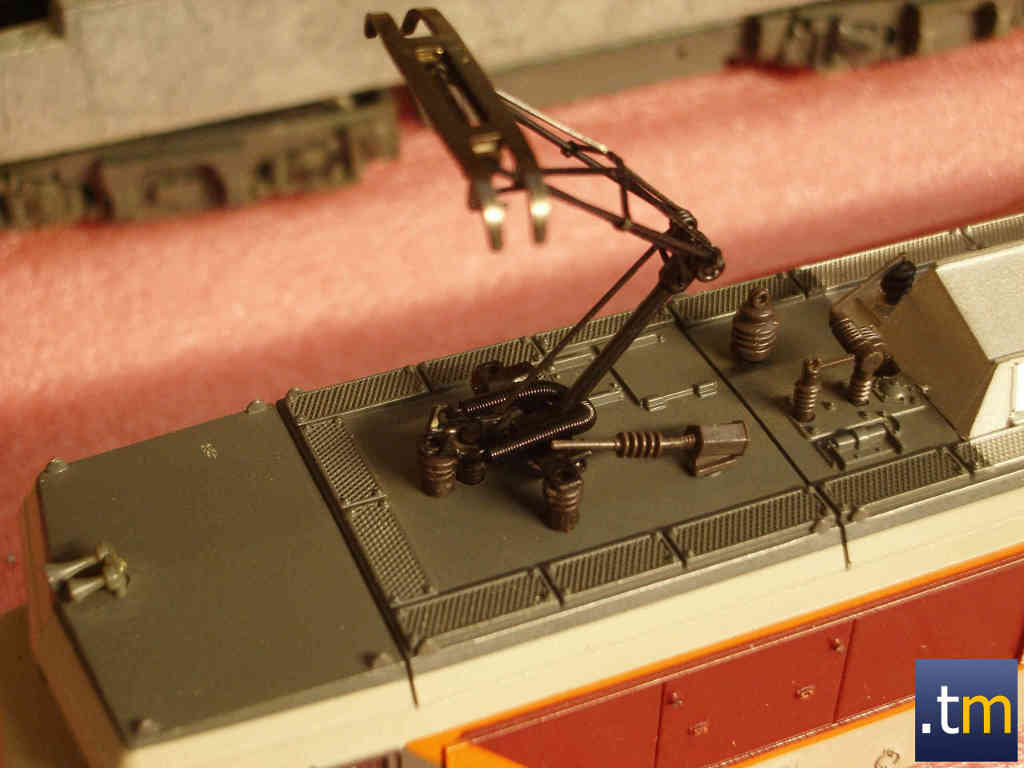

La BB 15008 avec son pantographeLe pantographe en place ferméLe pantographe en place ouvertLe pantographe est en place, on peut le voir ouvert et fermé. La caisse est refermée, la BB a meilleure allure. Il ne manquera plus qu’un petit coup de peinture sur les isolateurs pour les rendre plus réalistes.



La BB 15046 Roco

Le pantographe abîmé ferméLe pantographe abîmé ouvertLa BB 15046 RocoJ’ai acheté cette locomotive d’occasion récemment, et me suis aperçu après-coup que son pantographe était abîmé.





Étape 1 : Ouverture

Éclairage alimenté par la caténaireÉclairage alimenté par la voieL’ouverture est très facile, sans outil, par simple emboîtement. L’intérieur laisse découvrir que l’alimentation peut se faire soit par les rails, soit par caténaire. On peut voir aussi les 2 lampes associées chacune à une diode pour un éclairage selon le sens de marche.





Étape 2 : Démontage du pantographe

Support pantographe retiréPantographe et alimentation retiréLe démontage est très facile : une seule vis, aucun point de colle. Le système électrique pour l’alimentation par caténaire est déposé lui aussi.





Étape 3 : Rabotage

Rabotage isolateursLa vis de fixation du pantographe Sommerfeldt est trop courte, il est nécessaire de raboter le sommet des isolateurs d’origine pour gagner le petit millimètre manquant.







Étape 4 : Mise en place, dernier collage

Collage câblette d'alimentationCollage du câble d’alimentation depuis le pantographe vers la machine. La caisse est placée sur le côté pour que la colle (très liquide) n’aille pas coller le ressort !







Étape 5 : Les essais

Le pantographe en place ferméLe pantographe en place ouvertPantographe en place ouvert et fermé, la voilà refermée, prête à rouler !
